Шарнирные наконечники с встроенными роликовыми подшипниками
Шарнирные наконечники
Шарнирный наконечник со встроенным роликовым подшипником качения используется при очень высоких нагрузках. При этом эти шарнирные наконечники идеально подходят для высокоскоростного движения и больших углов поворота или вращения.
Для нормальных условий эксплуатации эти шарнирные наконечники заполняются долговечной смазкой и не требуют технического обслуживания. В случае необходимости, смазка может быть заменена через установленные смазочные ниппели.
Установленные с обеих сторон защитные шайбы предотвращают попадание инородных частиц и загрязнений внутрь подшипника.
Специальная термическая обработка шарнирных наконечников обеспечивает надлежащую твердость дорожки качения подшипников качения и размерную стабильность при изменяющихся нагрузках.
Особенности шарнирных наконечников производства Durbal
- Предназначены для особо высоких нагрузок
- Подшипник качения с низким трением и радиальным зазором 10-30 мкм
- Наружное и внутреннее кольцо из закаленной подшипниковой стали, дорожки качения и скольжения обработаны с высокой чистотой поверхности
- Защитные шайбы с обеих сторон для защиты от проникновения загрязнений
- Корпуса наконечников из кованой стали с закаленными дорожками качения
- Малообслуживаемые изделия благодаря долговечной смазке, предназначены для больших углов поворота или высокоскоростного движения
- Оснащены сепаратором или без него с полным комплектом тел качения
- Доступны для поставки в исполнении из нержавеющей стали
- Доступны с размерами в дюймах
- Установочные размеры по стандартам DIN ISO 12240-4 и DIN ISO 8139 для пневматических цилиндров
- Высокотехнологичное производство с ручной сборкой
- Производятся в Германии
Ausverkauft
BRTF1/1-00-501
Внутренний диаметр (мм):
1.000
|
Наружний диаметр (мм):
2.519
|
Ширина (мм):
1.220
|
Высота (мм):
4.980
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя правая резьба
|
Размер резьбы:
1/1-12 UNF
|
Материал:
Stahl
|
Сепаратор:
текстолитный, пластиковый
Высокопрочный шарнирный наконечник дюймовой размерности, с встроенным самоустанавливающимся роликовым подшипником качения с сепаратором, внутренняя правая резьба, Durbal
Цена по запросу
Ausverkauft
BRTF1/1-00-502
Внутренний диаметр (мм):
1.000
|
Наружний диаметр (мм):
2.519
|
Ширина (мм):
1.220
|
Высота (мм):
4.980
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя левая резьба
|
Размер резьбы:
1/1-12 UNF
|
Материал:
Stahl
|
Сепаратор:
текстолитный, пластиковый
Высокопрочный шарнирный наконечник дюймовой размерности, с встроенным самоустанавливающимся роликовым подшипником качения с сепаратором, внутренняя левая резьба, Durbal
Цена по запросу
Ausverkauft
BRTF1/1-01-501
Внутренний диаметр (мм):
1.000
|
Наружний диаметр (мм):
2.519
|
Ширина (мм):
1.220
|
Высота (мм):
4.980
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя правая резьба
|
Размер резьбы:
1/1-14 UNS
|
Материал:
Stahl
|
Сепаратор:
текстолитный, пластиковый
Высокопрочный шарнирный наконечник дюймовой размерности, с встроенным самоустанавливающимся роликовым подшипником качения с сепаратором, внутренняя правая резьба, Durbal
Цена по запросу
Ausverkauft
BRTF1/1-01-502
Внутренний диаметр (мм):
1.000
|
Наружний диаметр (мм):
2.519
|
Ширина (мм):
1.220
|
Высота (мм):
4.980
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя левая резьба
|
Размер резьбы:
1/1-14 UNS
|
Материал:
Stahl
|
Сепаратор:
текстолитный, пластиковый
Высокопрочный шарнирный наконечник дюймовой размерности, с встроенным самоустанавливающимся роликовым подшипником качения с сепаратором, внутренняя левая резьба, Durbal
Цена по запросу
BRTF1/2-00-501
Внутренний диаметр (мм):
.500
|
Наружний диаметр (мм):
1.311
|
Ширина (мм):
.624
|
Высота (мм):
2.801
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя правая резьба
|
Размер резьбы:
1/2-20 UNF
|
Материал:
Stahl
|
Сепаратор:
текстолитный, пластиковый
Высокопрочный шарнирный наконечник дюймовой размерности, с встроенным самоустанавливающимся роликовым подшипником качения с сепаратором, внутренняя правая резьба, Durbal
Цена по запросу
Ausverkauft
BRTF1/2-00-502
Внутренний диаметр (мм):
.500
|
Наружний диаметр (мм):
1.311
|
Ширина (мм):
.624
|
Высота (мм):
2.801
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя левая резьба
|
Размер резьбы:
1/2-20 UNF
|
Материал:
Stahl
|
Сепаратор:
текстолитный, пластиковый
Высокопрочный шарнирный наконечник дюймовой размерности, с встроенным самоустанавливающимся роликовым подшипником качения с сепаратором, внутренняя левая резьба, Durbal
Цена по запросу
Ausverkauft
BRTF10-00-501
86,98 €*
Внутренний диаметр (мм):
10
|
Наружний диаметр (мм):
28
|
Ширина (мм):
14
|
Высота (мм):
57
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя правая резьба
|
Размер резьбы:
M10
|
Материал:
Stahl
|
Сепаратор:
текстолитный, пластиковый
Высокопрочный шарнирный наконечник с встроенным самоустанавливающимся роликовым подшипником качения с сепаратором, серия К, внутренняя правая резьба, Durbal
Ausverkauft
BRTF10-00-502
86,98 €*
Внутренний диаметр (мм):
10
|
Наружний диаметр (мм):
28
|
Ширина (мм):
14
|
Высота (мм):
57
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя левая резьба
|
Размер резьбы:
M10
|
Материал:
Stahl
|
Сепаратор:
текстолитный, пластиковый
Высокопрочный шарнирный наконечник с встроенным самоустанавливающимся роликовым подшипником качения с сепаратором, серия К, внутренняя левая резьба, Durbal
Ausverkauft
BRTF10-01-501
86,98 €*
Внутренний диаметр (мм):
10
|
Наружний диаметр (мм):
28
|
Ширина (мм):
14
|
Высота (мм):
57
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя правая резьба
|
Размер резьбы:
M10x1,25
|
Материал:
Stahl
|
Сепаратор:
текстолитный, пластиковый
Высокопрочный шарнирный наконечник с встроенным самоустанавливающимся роликовым подшипником качения с сепаратором, серия К, внутренняя правая резьба, Durbal
Ausverkauft
BRTF10-01-502
86,98 €*
Внутренний диаметр (мм):
10
|
Наружний диаметр (мм):
28
|
Ширина (мм):
14
|
Высота (мм):
57
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя левая резьба
|
Размер резьбы:
M10x1,25
|
Материал:
Stahl
|
Сепаратор:
текстолитный, пластиковый
Высокопрочный шарнирный наконечник с встроенным самоустанавливающимся роликовым подшипником качения с сепаратором, серия К, внутренняя левая резьба, Durbal
Ausverkauft
BRTF10-30-501
99,35 €*
Внутренний диаметр (мм):
10
|
Наружний диаметр (мм):
28
|
Ширина (мм):
14
|
Высота (мм):
57
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя правая резьба
|
Размер резьбы:
M10
|
Материал:
Stahl
|
Сепаратор:
без сепаратора, полный комплект
Высокопрочный шарнирный наконечник с встроенным самоустанавливающимся роликовым подшипником качения, серия К, внутренняя правая резьба, безсепараторное (полнокомплектное) исполнение, Durbal
Ausverkauft
BRTF10-30-502
99,35 €*
Внутренний диаметр (мм):
10
|
Наружний диаметр (мм):
28
|
Ширина (мм):
14
|
Высота (мм):
57
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя левая резьба
|
Размер резьбы:
M10
|
Материал:
Stahl
|
Сепаратор:
без сепаратора, полный комплект
Высокопрочный шарнирный наконечник с встроенным самоустанавливающимся роликовым подшипником качения, серия К, внутренняя левая резьба, безсепараторное (полнокомплектное) исполнение, Durbal
Ausverkauft
BRTF10-31-501
99,35 €*
Внутренний диаметр (мм):
10
|
Наружний диаметр (мм):
28
|
Ширина (мм):
14
|
Высота (мм):
57
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя правая резьба
|
Размер резьбы:
M10x1,25
|
Материал:
Stahl
|
Сепаратор:
без сепаратора, полный комплект
Высокопрочный шарнирный наконечник с встроенным самоустанавливающимся роликовым подшипником качения, серия К, внутренняя правая резьба, безсепараторное (полнокомплектное) исполнение, Durbal
Ausverkauft
BRTF10-31-502
99,35 €*
Внутренний диаметр (мм):
10
|
Наружний диаметр (мм):
28
|
Ширина (мм):
14
|
Высота (мм):
57
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя левая резьба
|
Размер резьбы:
M10x1,25
|
Материал:
Stahl
|
Сепаратор:
без сепаратора, полный комплект
Высокопрочный шарнирный наконечник с встроенным самоустанавливающимся роликовым подшипником качения, серия К, внутренняя левая резьба, безсепараторное (полнокомплектное) исполнение, Durbal
Ausverkauft
BRTF10-60-501
Внутренний диаметр (мм):
10
|
Наружний диаметр (мм):
28
|
Ширина (мм):
14
|
Высота (мм):
57
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя правая резьба
|
Размер резьбы:
M10
|
Материал:
нержавеющая сталь
|
Сепаратор:
текстолитный, пластиковый
Высокопрочный шарнирный наконечник из нержавеющей стали, с встроенным самоустанавливающимся роликовым подшипником качения с сепаратором, серия К, внутренняя правая резьба, Durbal
Цена по запросу
Ausverkauft
BRTF10-60-502
Внутренний диаметр (мм):
10
|
Наружний диаметр (мм):
28
|
Ширина (мм):
14
|
Высота (мм):
57
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя левая резьба
|
Размер резьбы:
M10
|
Материал:
нержавеющая сталь
|
Сепаратор:
текстолитный, пластиковый
Высокопрочный шарнирный наконечник из нержавеющей стали, с встроенным самоустанавливающимся роликовым подшипником качения с сепаратором, серия К, внутренняя левая резьба, Durbal
Цена по запросу
Ausverkauft
BRTF10-61-501
Внутренний диаметр (мм):
10
|
Наружний диаметр (мм):
28
|
Ширина (мм):
14
|
Высота (мм):
57
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя правая резьба
|
Размер резьбы:
M10x1,25
|
Материал:
нержавеющая сталь
|
Сепаратор:
текстолитный, пластиковый
Высокопрочный шарнирный наконечник из нержавеющей стали, с встроенным самоустанавливающимся роликовым подшипником качения с сепаратором, серия К, внутренняя правая резьба, Durbal
Цена по запросу
Ausverkauft

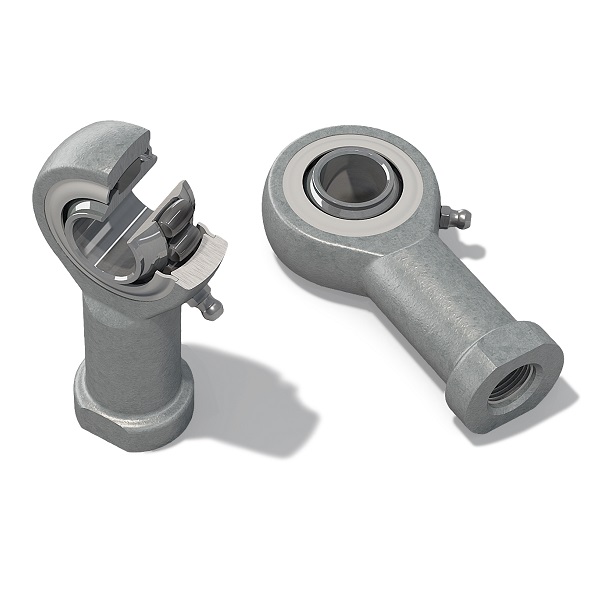

BRTF10-61-502
Внутренний диаметр (мм):
10
|
Наружний диаметр (мм):
28
|
Ширина (мм):
14
|
Высота (мм):
57
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя левая резьба
|
Размер резьбы:
M10x1,25
|
Материал:
нержавеющая сталь
|
Сепаратор:
текстолитный, пластиковый
Высокопрочный шарнирный наконечник из нержавеющей стали, с встроенным самоустанавливающимся роликовым подшипником качения с сепаратором, серия К, внутренняя левая резьба, Durbal
Цена по запросу
Ausverkauft
BRTF10-90-501
Внутренний диаметр (мм):
10
|
Наружний диаметр (мм):
28
|
Ширина (мм):
14
|
Высота (мм):
57
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя правая резьба
|
Размер резьбы:
M10
|
Материал:
нержавеющая сталь
|
Сепаратор:
без сепаратора, полный комплект
Высокопрочный шарнирный наконечник из нержавеющей стали, с полнокомплектным встроенным самоустанавливающимся роликовым подшипником качения, серия К, внутренняя правая резьба, Durbal
Цена по запросу
Ausverkauft
BRTF10-90-502
Внутренний диаметр (мм):
10
|
Наружний диаметр (мм):
28
|
Ширина (мм):
14
|
Высота (мм):
57
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя левая резьба
|
Размер резьбы:
M10
|
Материал:
нержавеющая сталь
|
Сепаратор:
без сепаратора, полный комплект
Высокопрочный шарнирный наконечник из нержавеющей стали, с полнокомплектным встроенным самоустанавливающимся роликовым подшипником качения, серия К, внутренняя левая резьба, Durbal
Цена по запросу
Ausverkauft
BRTF10-91-501
Внутренний диаметр (мм):
10
|
Наружний диаметр (мм):
28
|
Ширина (мм):
14
|
Высота (мм):
57
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя правая резьба
|
Размер резьбы:
M10x1,25
|
Материал:
нержавеющая сталь
|
Сепаратор:
без сепаратора, полный комплект
Высокопрочный шарнирный наконечник из нержавеющей стали, с полнокомплектным встроенным самоустанавливающимся роликовым подшипником качения, серия К, внутренняя правая резьба, Durbal
Цена по запросу
Ausverkauft
BRTF10-91-502
Внутренний диаметр (мм):
10
|
Наружний диаметр (мм):
28
|
Ширина (мм):
14
|
Высота (мм):
57
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя левая резьба
|
Размер резьбы:
M10x1,25
|
Материал:
нержавеющая сталь
|
Сепаратор:
без сепаратора, полный комплект
Высокопрочный шарнирный наконечник из нержавеющей стали, с полнокомплектным встроенным самоустанавливающимся роликовым подшипником качения, серия К, внутренняя левая резьба, Durbal
Цена по запросу
BRTF12-00-501
86,98 €*
Внутренний диаметр (мм):
12
|
Наружний диаметр (мм):
32
|
Ширина (мм):
16
|
Высота (мм):
66
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя правая резьба
|
Размер резьбы:
M12
|
Материал:
Stahl
|
Сепаратор:
текстолитный, пластиковый
Высокопрочный шарнирный наконечник с встроенным самоустанавливающимся роликовым подшипником качения с сепаратором, серия К, внутренняя правая резьба, Durbal
BRTF12-00-502
86,98 €*
Внутренний диаметр (мм):
12
|
Наружний диаметр (мм):
32
|
Ширина (мм):
16
|
Высота (мм):
66
|
Уплотнение:
защитные шайбы с обеих сторон
|
Тип резьбы:
внутренняя левая резьба
|
Размер резьбы:
M12
|
Материал:
Stahl
|
Сепаратор:
текстолитный, пластиковый
Высокопрочный шарнирный наконечник с встроенным самоустанавливающимся роликовым подшипником качения с сепаратором, серия К, внутренняя левая резьба, Durbal
