Шарнирные наконечники для гидравлических систем
Шарнирные наконечники
Шарнирные наконечники для гидравлических систем представляют собой линейку стандартных, готовых к установке элементов машин и механизмов, предназначенных для передачи статических и динамических нагрузок в сочетании с поворотными, наклонными и вращательными движениями, которые применяются в основном для штоков гидравлических цилиндров и другого гидравлического оборудования.
Шарнирные наконечники, используемые в гидравлических цилиндрах, способны воспринимать очень высокие нагрузки.
К наиболее распространенным вариантам таких изделий относятся:

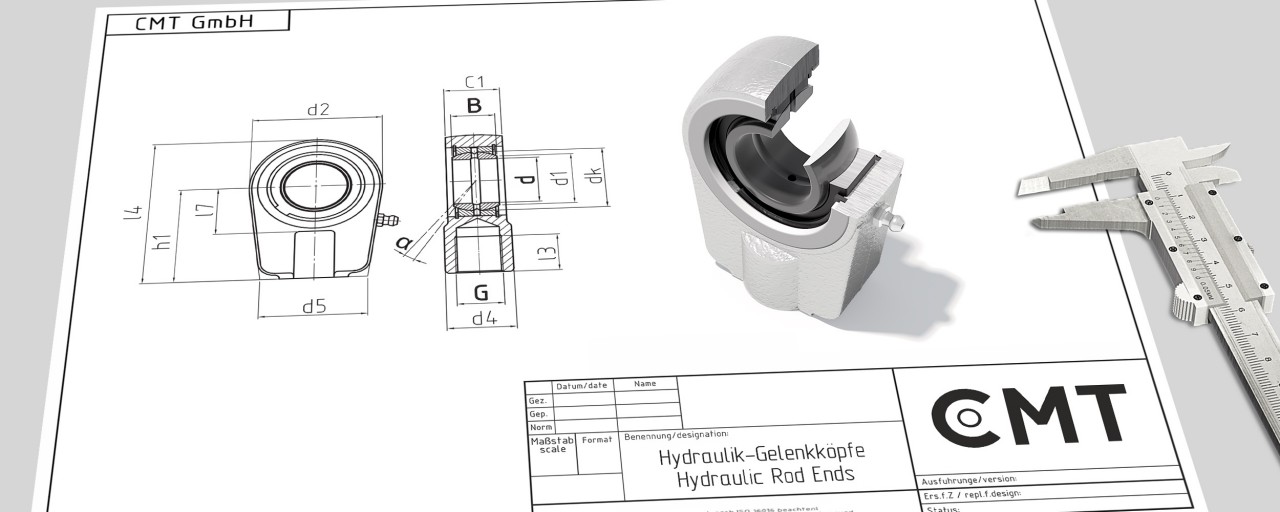

- Шарнирные наконечники с запрессованными подшипниками скольжения в корпус с внутренней резьбой

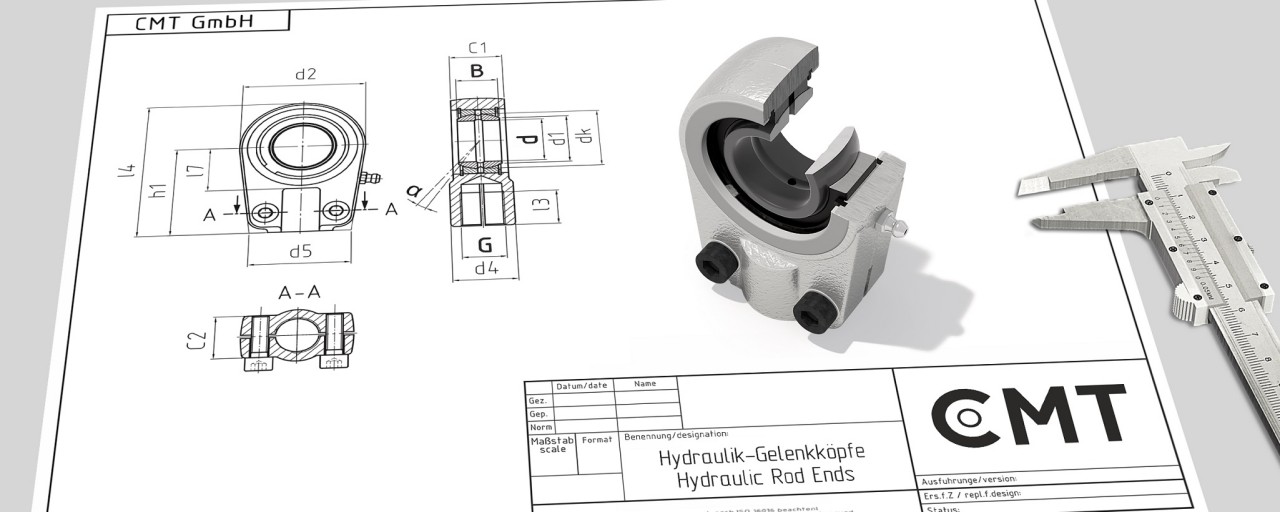

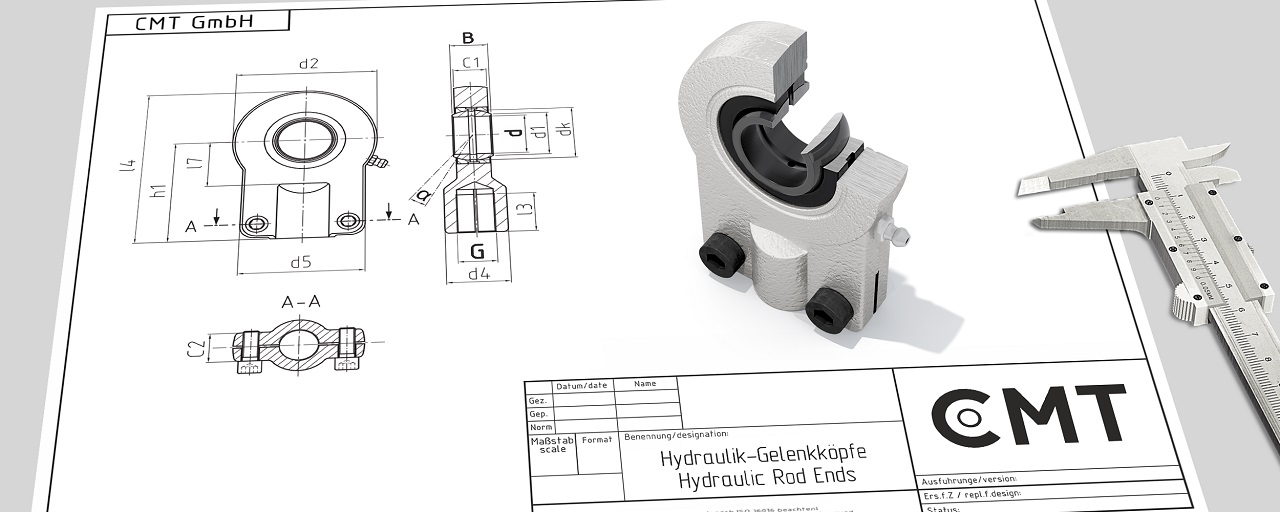

- Шарнирные наконечники с запрессованными подшипниками скольжения в корпус с внутренней резьбой с прорезью и зажимными винтами
- Размеры соединений с внутренней резьбой с прорезью и зажимными винтами соответствуют требованиям стандартов DIN 24338 и DIN 24555
- Шарнирные наконечники с запрессованными подшипниками скольжения в корпус с круглым основанием и направляющим штифтом под сварку согласно стандарту DIN ISO 12240-4

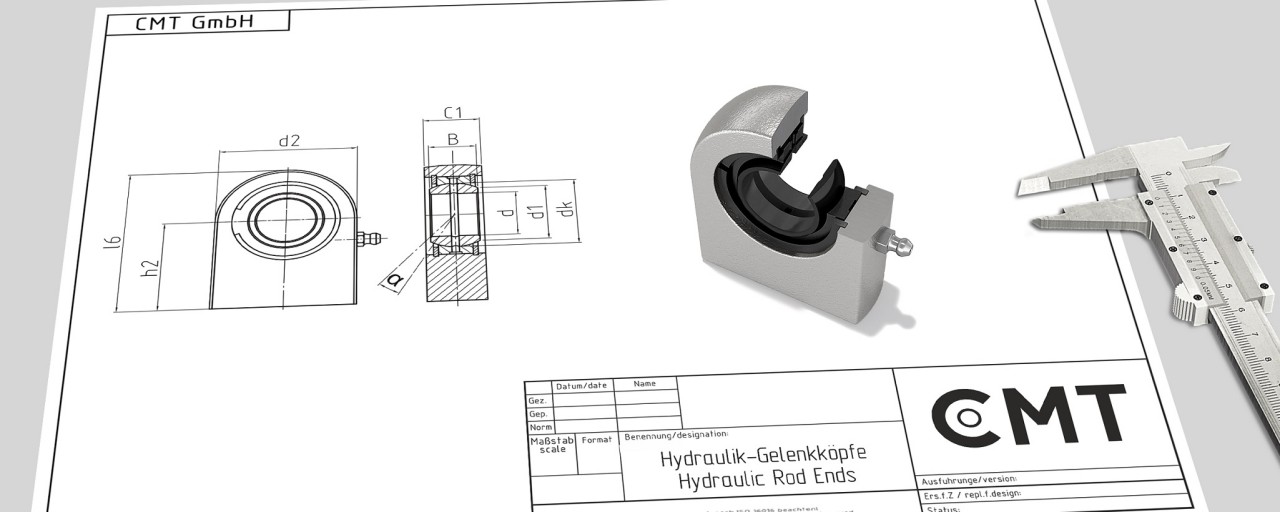

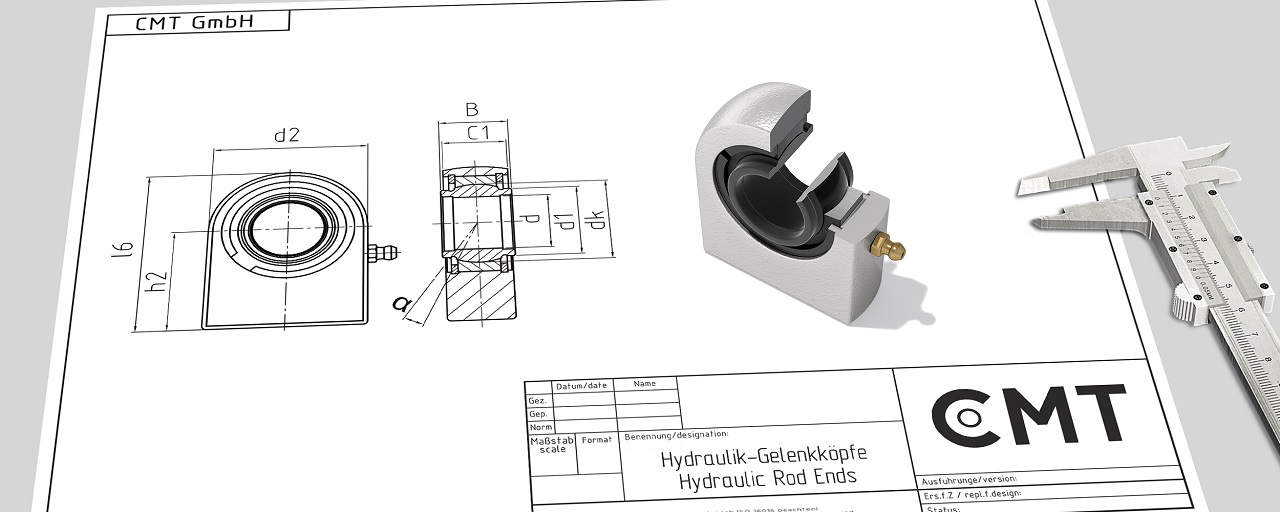

- Шарнирные наконечники запрессованными подшипниками скольжения в корпус с прямоугольным основанием под сварку
Шарнирные наконечники в стандартном исполнении для гидравлических систем поставляются с внутренней резьбой, требуют технического обслуживания и позволяют выполнять замену смазки через установленные пресс-масленки.
В этих шарнирных наконечниках используется корпуса из кованой закаленной стали или конструкционной стали, пригодной для сварки, в которые запрессованы закаленные, прошлифованные и фосфатированные сферические подшипники скольжения.
Ausverkauft
DGF100-DO
Внутренний диаметр (мм):
100
|
Наружний диаметр (мм):
250
|
Ширина (мм):
70
|
Высота (мм):
295
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF100-LO
Внутренний диаметр (мм):
100
|
Наружний диаметр (мм):
250
|
Ширина (мм):
100
|
Высота (мм):
295
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF110-DO
Внутренний диаметр (мм):
110
|
Наружний диаметр (мм):
295
|
Ширина (мм):
70
|
Высота (мм):
332,5
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF110-LO
Внутренний диаметр (мм):
110
|
Наружний диаметр (мм):
295
|
Ширина (мм):
110
|
Высота (мм):
332,5
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF120-DO
Внутренний диаметр (мм):
120
|
Наружний диаметр (мм):
360
|
Ширина (мм):
85
|
Высота (мм):
390
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF20-DO
Внутренний диаметр (мм):
20
|
Наружний диаметр (мм):
50
|
Ширина (мм):
16
|
Высота (мм):
63
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF20-LO
Внутренний диаметр (мм):
20
|
Наружний диаметр (мм):
50
|
Ширина (мм):
20
|
Высота (мм):
63
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу

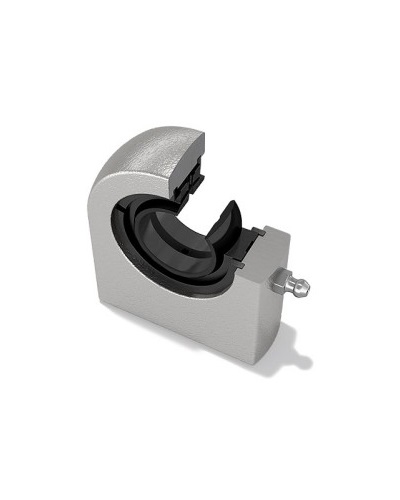

DGF25-DO
15,23 €*
Внутренний диаметр (мм):
25
|
Наружний диаметр (мм):
55
|
Ширина (мм):
20
|
Высота (мм):
72,5
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Ausverkauft
DGF25-LO
Внутренний диаметр (мм):
25
|
Наружний диаметр (мм):
55
|
Ширина (мм):
25
|
Высота (мм):
72,5
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF30-DO
Внутренний диаметр (мм):
30
|
Наружний диаметр (мм):
65
|
Ширина (мм):
22
|
Высота (мм):
83,5
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF32-LO
Внутренний диаметр (мм):
32
|
Наружний диаметр (мм):
70
|
Ширина (мм):
32
|
Высота (мм):
100
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF35-DO
Внутренний диаметр (мм):
35
|
Наружний диаметр (мм):
83
|
Ширина (мм):
25
|
Высота (мм):
102,5
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF40-DO
Внутренний диаметр (мм):
40
|
Наружний диаметр (мм):
100
|
Ширина (мм):
28
|
Высота (мм):
119
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft

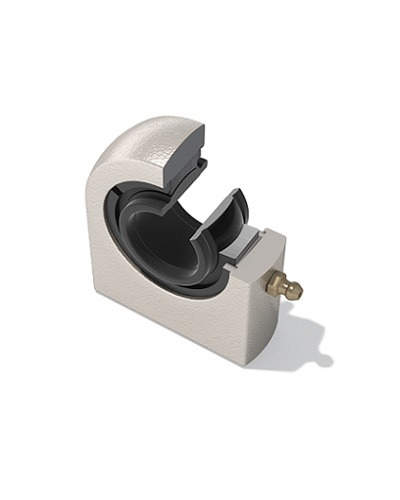

DGF40-LO
Внутренний диаметр (мм):
40
|
Наружний диаметр (мм):
100
|
Ширина (мм):
40
|
Высота (мм):
119
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF45-DO
Внутренний диаметр (мм):
45
|
Наружний диаметр (мм):
110
|
Ширина (мм):
32
|
Высота (мм):
132
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF50-DO
Внутренний диаметр (мм):
50
|
Наружний диаметр (мм):
123
|
Ширина (мм):
35
|
Высота (мм):
149,5
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF50-LO
Внутренний диаметр (мм):
50
|
Наружний диаметр (мм):
123
|
Ширина (мм):
50
|
Высота (мм):
149,5
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF60-DO
Внутренний диаметр (мм):
60
|
Наружний диаметр (мм):
140
|
Ширина (мм):
44
|
Высота (мм):
170
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF63-LO
Внутренний диаметр (мм):
63
|
Наружний диаметр (мм):
145
|
Ширина (мм):
63
|
Высота (мм):
179,5
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF70-DO
Внутренний диаметр (мм):
70
|
Наружний диаметр (мм):
164
|
Ширина (мм):
49
|
Высота (мм):
197
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF70-LO
Внутренний диаметр (мм):
70
|
Наружний диаметр (мм):
164
|
Ширина (мм):
70
|
Высота (мм):
197
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF80-DO
Внутренний диаметр (мм):
80
|
Наружний диаметр (мм):
180
|
Ширина (мм):
55
|
Высота (мм):
231
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF80-LO
Внутренний диаметр (мм):
80
|
Наружний диаметр (мм):
180
|
Ширина (мм):
80
|
Высота (мм):
231
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
Ausverkauft
DGF90-DO
Внутренний диаметр (мм):
90
|
Наружний диаметр (мм):
226
|
Ширина (мм):
60
|
Высота (мм):
263
|
Материал:
Stahl
Гидравлическая шарнирная головка с запрессованным сферическим подшипником скольжения, с прямоугольным основанием под сварку, Durbal
Цена по запросу
