Vollnadelige Nadellager von Nadella

Diese käfiglosen vollrolligen Nadellager der Nadella-Gruppe werden seit Jahrzehnten erfolgreich in Industrieanlagen eingesetzt, die hohen Belastungen, Stößen und Vibrationen ausgesetzt sind.

Vollnadelige Nadellager von Nadella haben einen robusten Außenring aus maschinell bearbeitetem und gehärtetem Stahl, der es dem Lager ermöglicht, hohe statische und dynamische Belastungen sowie Überlast, Stöße und Schwingungen aufzunehmen.

Diese Lager sind in erster Linie für Geräte mit oszillierenden Bewegungen bestimmt, können aber bei richtiger Ausrichtung auf der Welle auch erfolgreich in Hochgeschwindigkeitsanwendungen eingesetzt werden. Diese Ausrichtung des Lagers kann leicht durch die Verwendung von Innenringen mit konvexem Laufbahnprofil erreicht werden (Innenringe mit dem Nachsetzzeichen R6 in der Bezeichnung).

Die Nadelrollen werden durch spezielle Endringe oder Endflansche im Außenring fest im Außenring gehalten, so dass das Lager leicht in die Sitzstellung gebracht werden kann. Der Unterschied zwischen Nadellagern der Reihe 3000 und anderen Nadellagern ist unten dargestellt.

Die Bezugsnorm, nach der die vollnadeligen Nadellager von Nadella hergestellt werden, ist ISO 1206.

Vollnadelige Standard-Nadellager der Baureihe NA mit Innenringen

Vollnadelige Nadellager gibt es mit und ohne Innenring mit Bohrungen für Wellendurchmesser ab 12 mm. Vollnadelige Nadellager der Reihe NA sind standardmäßig mit einem Innenring mit balligem Laufflächenprofil ausgerüstet. Wird ein breiter Innenring oder ein Ring mit Schmierbohrung gewünscht, so muss dies, wie bei der entsprechenden Lagerreihe RNA ohne Innenring, gesondert bestellt werden.

Bei Fluchtungsfehlern oder Winkelfehlern kann die konvexe Laufbahn des Innenrings direkt auf dem Wellenzapfen durch Schleifen mit einer Diamantschleifscheibe mit konkavem Profil bearbeitet werden. Das konvexe Laufbahnprofil des Innenrings ist für den Ausgleich von Fluchtungsfehlern und Fluchtungsabweichungen von 1/1000 ausgelegt und beeinträchtigt die Tragfähigkeit des Lagers nicht. Der größere Radius des konvexen Profils ist notwendig, um größere Fluchtungsfehler auszugleichen, aber in diesem Fall wird die effektive Tragfähigkeit des Lagers reduziert.

Nadellager der Reihe NA werden von der Nadella-Gruppe in einer breiten Palette der Serien 1000, 2000, 22000 und 3000 für Wellendurchmesser von 12 bis 200 mm hergestellt und können statische Belastungen von 16,5 bis 830 kN und dynamische Belastungen von 11 bis 257 kN aufnehmen. Diese Lager sind für Drehzahlen von 1700 bis 22000 U/min bei Ölschmierung und von 1100 bis 14000 U/min bei Fettschmierung geeignet.

Vollrollige Standard-Nadellager der Baureihe RNA ohne Innenring

Nadellager dieser Bauart haben einen Außenring mit einem vollen Rollensatz, der ähnlich aufgebaut ist wie der Außenring der Nadellager der Bauart NA.

Der Wellenzapfen, der anstelle des Lagerinnenrings direkt als Laufbahn verwendet wird, muss die richtige Härte und Oberflächengüte aufweisen. Eine Rockwell-Härte von 58-64 HRC ist ausreichend, um die maximal zulässige Tragfähigkeit des Lagers zu gewährleisten. Niedrigere Härtewerte führen zu einer geringeren statischen und dynamischen Tragfähigkeit.

Nadellager des Typs RNA werden von der Nadella-Gruppe in einer breiten Palette der Serien 1000, 2000, 22000 und 3000 für Wellendurchmesser von 7,3 bis 355 mm hergestellt, die statische Belastungen von 4,45 bis 1690 kN und dynamische Belastungen von 3,95 bis 460 kN aufnehmen können. Die Lager dieses Typs sind für Drehzahlen von 1100 bis 52000 U/min bei Ölschmierung und von 720 bis 34000 U/min bei Fettschmierung geeignet.

Lager-Innenringe

Die Innenringe der Vollnadellager werden aus hochwertigem Wälzlagerstahl hergestellt, der wärmebehandelt und gehärtet ist, so dass der Wellenzapfen im Lagersitz nicht mehr wärmebehandelt und geschliffen werden muss und die Lager mit der vollen angegebenen Tragzahl betrieben werden können.

R6-Innenringe mit balligem Laufbahnprofil

Diese Innenringe ohne Schmierbohrung haben die gleiche Breite wie der Außenring und sind mit NA-Lagern der Reihen 1000, 2000, 22000 und 3000 lieferbar. Sie können Fluchtungsfehler von 1/1000 im Dauerbetrieb und kurzzeitig bis zu 2/1000 bei plötzlicher Abweichung bei Lastwechsel oder Überlast ausgleichen. Innen- und Außenring können axial bis zu 5 % der Ringbreite gegeneinander verschoben werden. Die Bezeichnung eines einzelnen Innenrings für ein Nadellager setzt sich zusammen aus dem Vorsatz BI, der Baureihe und der Abmessung sowie dem Suffix R6, z. B. BI 2020 R6. Komplette Nadellager-Einheiten mit Innenringen BI...R6 haben eine Einheitsbezeichnung mit dem Vorsatz NA, z. B. NA 2035.

Innenringe mit zylindrischer Laufbahn

Zylindrische Innenringe sind mit den gleichen Bohrungsabmessungen wie konvexe Innenringe und in folgenden Ausführungen lieferbar:

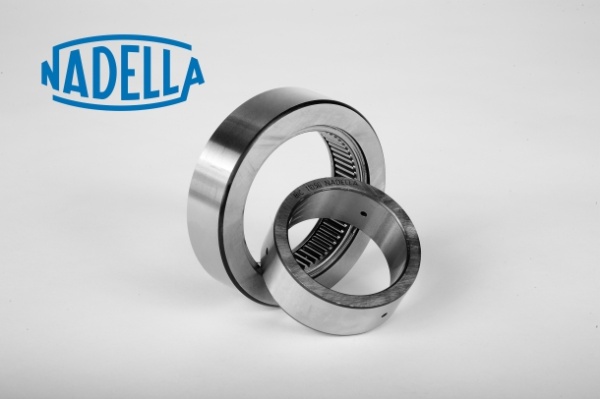

• mit Schmierbohrung, die eine Ölschmierung des Lagers durch Bohrungen und Kanäle in der Welle ermöglicht (Typ BIC)
• mit breitem Innenring (Typ BICG), der eine Relativbewegung des Innenrings zum Außenring (z. B. bei Wärmedehnung der Welle) oder bei seitlicher Bewegung der Welle ermöglicht.

Im letzteren Fall, der mit oder ohne Drehung der Welle auftreten kann, sollte das technische Personal der Nadella-Gruppe konsultiert werden.

Die Verwendung von zylindrischen Innenringen mit Standardlagern der Serien RNA 1000, 2000, 22000 und 3000 setzt voraus, dass der Sitz im Gerätegehäuse und die Welle in Bezug auf die zulässigen Belastungen korrekt ausgerichtet sind. Wenn die Verwendung von zylindrischen Innenringen nicht erforderlich ist, ist es immer besser, Nadellager des Typs NA mit einem Innenring mit konvexem Laufbahnprofil des Typs "R6" ohne Schmierbohrung und mit der gleichen Breite wie der Außenring zu verwenden. In einigen Fällen, in denen die Schmierung des Lagers durch Kanäle in der Welle erfolgt, kann der Innenring durch einen Ring mit einer Schmierbohrung an der Stirnseite ersetzt werden.

Toleranzen der Lagerringe

Die Innen- und Außenringe der vollrolligen Standard-Nadellager werden nach den Toleranzklassen der ISO 492 (Klasse 0 nach DIN 620) gefertigt. Für besondere hochgenaue Anwendungen können engere Toleranzen erforderlich sein, die den Toleranzklassen 6, 5 und 4 entsprechen (Bezeichnungen P6, P5, P4).

Radiale Lagerluft

Lager ohne Innenringe

Die Radialluft in Lagern ohne Innenringe ist die Differenz zwischen dem Nenndurchmesser unter den Nadelrollen und dem Wellendurchmessermaß. Die Standard-Nenndurchmesser unter den Nadelrollen der RNA-Lager für Wellen mit empfohlenen Toleranzen bieten immer die richtige Radialluft für die meisten Anwendungen unter normalen Betriebsbedingungen.

Für besondere Anwendungen (hohe Laufgenauigkeit, enge Passung usw.) bietet die Nadella-Gruppe Lager an, deren Nadelrollen-Nenndurchmesser wie folgt gewählt werden können:

• aus der unteren Hälfte der Normaltoleranzklasse (Bezeichnung RNA ... TB)

• aus der oberen Hälfte der Normaltoleranzklasse (Bezeichnung RNA ... TC)

Lager ohne Innenring der Toleranzklasse TB werden auf Wellen mit der Toleranz k5 montiert und haben eine reduzierte Radialluft, die für bestimmte Anwendungen geeignet ist.

Der Nenndurchmesser unter den Nadelrollen kann weiter verringert werden, um die Laufgenauigkeit des Lagers zu erhöhen. Wenn eine größere Radialluft als die normale Lagerluft erforderlich ist, sollte der Wellendurchmesser so nahe wie möglich am Nennmaß liegen, das normalerweise durch die Wellentoleranzen h5 oder g5 gegeben ist.

Standard-Lagersätze mit Innenringen

Die Lagersätze des Typs NA werden mit einer Radialluft geliefert, die für die meisten Anwendungen geeignet ist. Auf Wunsch können diese Lager auch geliefert werden:

• mit einer Radialluft aus der unteren Hälfte der normalen Toleranzklasse (NA....TB)

• mit einer Radialluft aus der oberen Hälfte der normalen Toleranzklasse (NA....TC)

Für Bohrungsdurchmesser größer als 130 mm sind Nadellager NA ... TB oder NA ... TC nur auf besondere Bestellung erhältlich.

Allgemeine Anforderungen an den Lagereinbau

Der Einbau von Standard-Nadellagern mit oder ohne Innenring erfordert in den meisten Fällen eine Sitz- oder Laufflächenbearbeitung der Welle in der Qualität IT5 oder IT6. Die Lagergehäusebohrung muss in der Qualität IT6 oder IT7 bearbeitet sein. Weitere Qualitätsanforderungen an die Welle und das Lagergehäuse sind dem Katalog zu entnehmen.

Die Nadella Gruppe ist auf dem Weltmarkt als führender Hersteller von Nadellagern bekannt. Nadellager sind eine der Hauptkomponenten von Maschinen und Mechanismen und werden überall dort eingesetzt, wo hohe Tragfähigkeit, hohe Laufgenauigkeit und kleine Abmessungen gefordert sind.

Heute bietet die Nadella-Gruppe eines der größten Sortimente an Nadellagern in der Branche an. Die Stärke des Fertigungsprogramms liegt in der Fähigkeit, qualitativ hochwertige Standard- und Spezialprodukte zu attraktiven Preisen herzustellen.

In jedem Wälzlager steckt die langjährige Erfahrung des Unternehmens in Produktentwicklung, Konstruktion, Fertigung und Anwendung.
