Schrägkugellager
Wälzlager

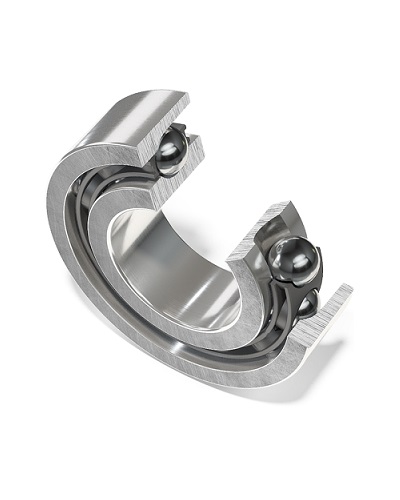

Einreihige Schrägkugellager sind für gleichzeitig wirkende Radial- und Axialbelastungen konzipiert und übertragen diese von einem Ring zum anderen in einem bestimmten Winkel gemessen zu Radialebene. Sie sind stets mit einem anderen Lager gleichen Typs als ausgleichende Kraft gegeneinander zu setzen. Dementsprechend werden Schrägkugellager als Einheit wahlweise in X-, O- oder Tandem-Anordnung verbaut. Es ergibt sich eine große Lagerfestigkeit, insbesondere bei Vorspannung.
Schrägkugellager werden mit Käfigen aus Stahlblech, Kunststoff und bei größeren Abmessungen mit Messingmassivkäfigen ausgerüstet. Sie eignen sich für relativ hohe Drehzahlen.

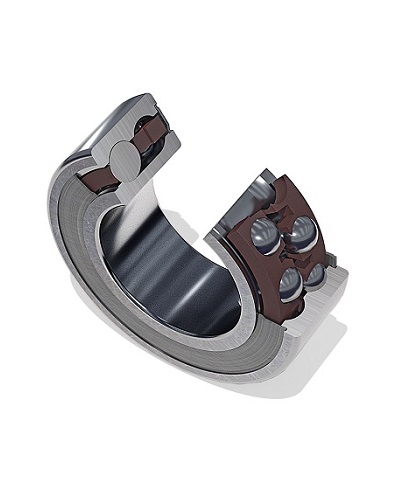

Zweireihige Schrägkugellager
Zweireihige Schrägkugellager stellen eine starre Einheit dar, die zwei einreihigen Schrägkugellagern in O-Anordnung ähnelt, sind aber schmaler gebaut. Sie nehmen höhere Radiallasten als einreihige Schrägkugellager, Axiallasten in beide Richtungen und Kippmomente auf.
Erhältlich sind auch Ausführungen mit geteiltem Innenring, mit Abdeckscheiben oder Dichtungen sowie mit einem am Außenring platzierten Sicherungsring.
