Rillenkugellager
Wälzlager
Einreihige Rillenkugellager sind die am häufigsten eingesetzten Lagertypen. Einfach im Aufbau, unempfindlich im Betrieb, geeignet für hohe bis sehr hohe Drehzahlen finden sie vielseitige Verwendung.
Die Konstruktion mit tiefen Rillen ermöglicht Aufnahme von Radiallasten sowie auch gleichzeitig von Axiallasten aus beiden Richtungen.
Die einreihigen Radialkugellager haben Standardkäfige bestehend aus gestanztem Stahl- oder Messingblech. Alternativ verfügbar sind Käfige aus Kunststoff, Phenolharz oder aus massivem bearbeitetem Messing.
Zu Abdichtung der Rillenkugellager können diese ein- oder beidseitig mit Deckscheiben oder Dichtungen ausgestattet werden. Eine Kombination aus beiden ist auch möglich. Des Weiteren steht eine Auswahl an Spezialabdichtungen und -abdeckungen für besondere Einsatzbedingungen zu Verfügung wie z.B. für hohe Drehzahlen und Temperaturen, bei Bedarf an verstärkter Abdichtung, bei Notwendigkeit einer Filterfunktion unmittelbar am Wälzlager oder Drehzahlerfassung.
Ebenfalls verfügbar sind Rillenkugellager mit am Außenring angebrachter Ringnut.

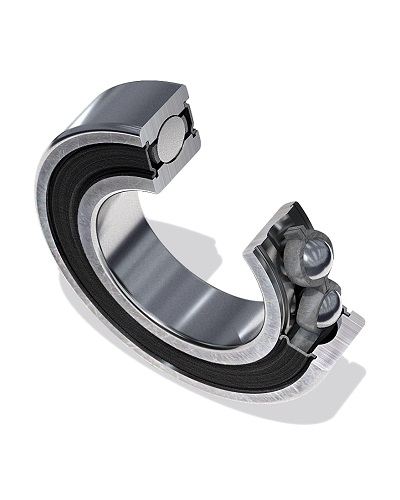

Zweireihige Rillenkugellager
Zweireihige Rillenkugellager gleichen in Aufbau den einreihigen Rillenkugellagern und werden für Anwendungen genommen, für welche Tragfähigkeit von einreihiger Ausführung nicht ausreicht. Sie weisen gleiche Bohrungs- und Außendurchmesser auf und sind nur wenig breiter, wobei deutlich höhere Belastbarkeit gewährleistet ist.

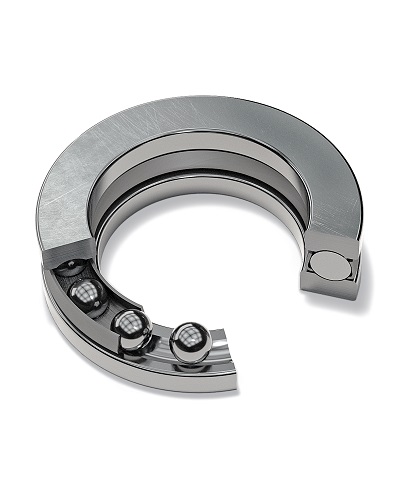

Axiale, einseitig wirkende Rillenkugellager
Axiale einseitig wirkende Rillenkugellager bestehen aus trennbaren Elementen wie Wellenscheibe, Gehäusescheibe und Kugelkranz und werden mit einem gestanzten Stahlblechkäfig ausgestattet. Mit einem Kontaktwinkel von 90° sind sie ausschließlich für Aufnahme von Axiallasten geeignet. Einseitig wirkende Axial-Rillenkugellager nehmen Axiallast eine Welle nur in eine Richtung auf und eignen sich für niedrige Drehzahlen.
Axiale, zweiseitig wirkende Rillenkugellager
Axiale zweiseitig wirkende Rillenkugellager haben zwei Gehäusescheiben und zwei von Käfigen gehaltene Kugelsätze und können dadurch Axialbelastungen in beiden Richtungen aufnehmen.
